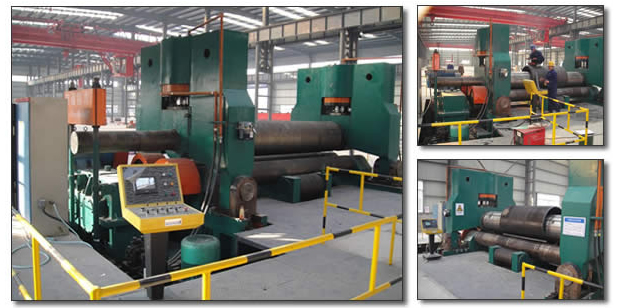

液压自动卷圆机结构形式为三辊对称式，上辊在两下辊中央对称位置通过液压缸内的液压油作用于活塞作垂直升降运动，通过主减速机的末级齿轮带动两下辊齿轮啮合作旋转运动，为卷制板材提供扭矩。规格平整的塑性金属板通过液压自动卷圆机的三根工作辊(二根下辊、一根上辊)之间，借助上辊的下压及下辊的旋转运动，使金属板经过多道次连续弯曲，产生永久性的塑性变形，卷制成所需要的园筒、锥筒或它们的一部分。该自动液压卷圆机缺点是板材端部需借助其它设备进行预弯。液压自动卷圆机适用于卷板厚度在50mm以上的大型卷板机，两下辊下部增加了一排固定托辊，缩短两下辊跨距，从而提高卷制工件精度及机器整体性能。

规格型号	最大卷板厚度(mm)	最大卷板宽度(mm)	卷板速度(m/min)	材料屈服期限(MPa)	满载卷板最小直径(mm)	上辊直径(mm)	下辊直径(mm)	托辊直径(mm)	两下辊中心距(mm)	主电机功率(Kw)
W11-50×3000	50	3000	5	245	2000	580	480		750	30
W11-60×3000	60	3000	5	245	2400	660	560		800	55
W11-70×3000	70	3000	5	245	2800	710	400	400	800	55
W11-80×3000	80	3000	5	245	2000	750	400	450	800	75
W11-90×3000	90	3000	5	245	3600	820	420	450	850	75
W11-100×3000	100	3000	5	245	4000	850	450	450	1000	90
W11-110×3000	110	3000	5	245	4000	900	480	450	1000	90
W11-120×3000	120	3000	5	245	4800	950	480	480	1080	55×2
